           脉冲电子围栏系统设计方案

第一章 艾礼富脉冲电子围栏概况

1.1 电子围栏概述

1.2 艾礼富电子围栏简介

第二章 系统设计依据

第三章 周界电子围栏系统总体方案

3.1 系统设计思想

3.2 系统设计说明

3.3 系统性能

3.4方案说明

3.5 脉冲电子围栏系统组成

3.5.1 前端围栏主机

3.5.2 合金线及固定件

    3.5.3 防水箱

    3.6 中心控制室组成部他

        3.6.1 总线报警主机

        3.6.2 总线报警主机键盘

        3.6.3 单防区模块

        3.6.4 继电器模块

        3.6.5 管理中心软件

3.7周界电子围栏系统成本组成

第四章 电子围栏系统总体施工方案

4.1 施工的工具及材料

4.2 周界施工

第五章 使用与维护

5.1 检查

5.2 通电

5.3使用

5.4日常维护

5.4.1 脉冲主机

5.4.2 周界

第六章 售后服务承诺


第一章 脉冲电子围栏概况

1.1 脉冲电子围栏概述

脉冲电子围栏报警系统分两个部分组成,报警控制主机和脉冲电子围栏前端(探测器)。前端设备就是探测器,为适应室外各种周界高低、形状的不规则以及各种恶劣天气,减少误报,探测器首选脉冲电子围栏探测器。

当有人试探接触脉冲电子围栏合金线时,就会被脉冲电子围栏合金线上的高压脉冲击退,若有人剪短合金线或强行入侵时,探测器探测到电子围栏被破坏和有人非法翻越时造成的电子围栏线开路、短路或者恶意拆开主机时,探测器发出现场声光报警信号,并通过报警线路传输至管理中心的报警控制主机。管理中心的保安人员主机键盘上的防区显示或者通过软件上的电子地图,可以迅速确定破坏或者非法入侵的具体位置。同时可以通过视频联动,使相应的摄像机图像画面在监视器上弹出,使管理中心的保安人员能观察到现场情况。电子围栏探测器在报警时产生的报警信号除了可以触发现场连接的声光警号外,还可以触发现场灯光联动装置给摄像机补光。

1.2  脉冲电子围栏简介

     电子脉冲电子围栏是通过围栏控制主机产生正负、高低两种脉冲电压,通过合金线形成回路,当有人或者其他物体碰触合金线,合金线上1S/次的高压脉冲会对接触物体形成电击感(绝无生命危险),迫使接触者放开或远离,从而达到阻止进入防范区域的目的;相对传统的电子围栏产品,艾礼富脉冲电子围栏在技术上对产品实现了革命性的突破,也是目前国内最先进的电子围栏产品之一,其主要优势如下:

l  特有的技术可以实现前端围栏上的每根线都有电击,让入侵者无机可乘;

l  具有LED指示功能,能在主机面板上直接显示出电子围栏上的工作状;

l  具有LCD显示,能实时显示每根线上的实际电压值;

l  具备高低压自由切换功能,可以在白天用低压模式,既能起到阻挡报警的作用,同时降低打击力度,晚上用高压模式,加大打击力度;

l  主机内部可直接配备蓄电池,方便管理;

l  通过外接键盘控制器可远程设置并调控主机的工作状态,更具人性化设计。

l  采用最新的防拆检测技术,在围栏控制主机遭到非法打开时或者外箱撬裂等情况下及时报警。



电子围栏型周界安防阻挡报警系统与其他周界安防产品的比较

功  能

红  外

张 力 网

高压电网

智能型周界安防阻挡报警系统

威 慑 感

稍有

阻挡作用

有(打击力度大,会让人受伤)

有(会给翻越的人以电击,但对人体无伤害)

报    警

第二章 系统设计依据



《安全防范工程技术规范》GB 50348-2004

《上海市重点单位重点部位安全技术系统防范要求》DB31/329.5-2010

《防盗报警控制器通用技术条件》GB 12663-2001

《安全防范工程技术规范》GB 50348-2004

《入侵探测器 第1部分:通用要求》 GB 10408.1-2000

《入侵探测器 第4部分:主动红外入侵探测器》 GB 10408.4-2000

《防盗报警控制器通用技术条件》GB 12663-2001

《安全防范系统验收规则》GA 308-2001

《安全防范工程程序与要求》GA/T 75-94

《入侵报警系统技术要求》GA/T 368-2001

《报警系统电源装置、测试方法和性能规范》GB/T 15408-1994

《安全防盗报警设备安全要求和试验方法》GB/T 16796-1997

《民用建筑电气设计规范》JGJ/T16-92

《电气装置安装工程接地装置施工及验收规范》GB6510-92

《工业企业通讯接地设计规范》GBJ79-85

《智能建筑弱电工程设计施工图集》GJBT-471

《智能建筑设计标准》GB/T50314-2000

《弱电工程通用技术标书》DG/TJ08-603-2002

《智能建筑弱电工程设计施工图集》

《电气装置安装工程电缆线路施工及验收规范》GB50168-92

《建筑物防雷设计规范》GB50057-94

《安全防范工程程序与要求》GA/T75-94

《安全防范系统通用图形符号》GA/T74-2000

《建筑电气安装工程质量检验评定标准》GYT253-88



系统设计将防范区域进行合理划分,尽可能做到报警时准确定位,每个区域防范范围控制在人眼可视视野内。周界防区无死角、无盲区。



第三章 周界电子围栏系统总体方案

3.1 系统设计思想

现有XXXX工业园或工厂需要对周界实行安全技术防范,建设方要求围墙报警系统在遇到非法入侵报警时,与该防区附近的摄像机进行联动,即监控室的监控画面能在周界报警系统有警情发生时,自动弹出改报警防区对应的监控画面。

结合安防设施的技术特点,并从智能化系统整体管理考虑,本设计方案在周界建成的围墙上设置脉冲电子围栏探测器进行防护,管理中心采用安装总线制报警接收主机等设备,通过总线报警主机将前端报警信息和防区位置准确显示出来,同时利用总线系统配套的联动模块联动监控系统,构成周界防越报警系统。

前端设备主要是电子围栏,电子围栏系统是一种“有形”的报警系统,实实在在地给人一种威慑感觉,使入侵者增加一种心理压力,从而把报警系统和警戒系统有机地结合起来,达到以防为主,防报结合的目的。在国外已被广泛使用在周界安防领域,可做到事前威慑,事发时阻挡并报警,还能延缓外界的入侵时间,具有较强的安全可靠性。系统安装后,相当于在墙顶上形成一道“有形”的电子屏障,增加了围墙高度,使外人无法入侵,也使围墙内的人无法从墙面攀越逃离。电子脉冲每分钟60次扫描电子墙的每一根导线,每个脉冲峰值有700-5000伏,使入侵者难以攀越。另外本系统如遇断路、短路、防拆,系统都会发出报警信号。还可以与任何报警系统联网使用,便于提高防范等级。

艾礼富电子智能型周界安防阻挡报警系统,前端围栏每根线都有带电,使入侵者没有可乘之机。系统和交流电网有本质的不同,它采用了高压脉冲(700-5000V)及低能量(小于5个焦耳),因而对人不会构成生命危害,同时电子围栏的柔性中间杆和专用合金丝,不支持人体的重量,又能感知入侵者的入侵,并发出报警信号,确保系统的安全可靠。

下图是用电阻分压之后接示波器观察到的围栏主机高压输出电压,两个脉冲的脉宽不超过100us,电压幅值是1:1000的比例显示(高压实际输出电压为5.4Kv):


从图中可以看出艾礼富电子围栏主机的设计参数是完全符合国家标准的。

本系统有高压、低压两种工作模式,用户可以根据不同的需求自由切换模式,高压模式可以产生峰值为5000-10000V的高压脉冲,低压脉冲模式可以产生峰值为700-1000v左右的脉冲电压。可以在白天或有人员在围栏附近作业时切换到低压模式,这使前端围栏的脉冲打击力度更小,如果夜间或安全警惕较高时,可以恢复到脉冲峰值为5000-10000V的高压脉冲模式。

系统设计将防范区域进行合理划分,尽可能做到报警时准确定位,每个区域防范范围控制在人眼可视视野内。周界防区无死角、无盲区。

3.2 系统设计说明

xxxx周界形状不太规则,周界很长,可在围墙的顶端架设脉冲电子围栏探测器以达到防范不法分子闯入。

防范区域合理划分,与前端一一对应,做到报警时准确定位,并通过控制中心输出报警信息。

占地面积较大,周界较长,这对于系统信号传输以及电源供应都是一个严峻的考验。但将其为分为几部分,各部分分别设置周界的话会影响整体性,因此本方案设计周界系统仍在整体外围设置脉冲电子围栏探测器,但线路信号传输上可分将各个不同部位的探测器分为多组,采用总线传送至管理中心报警主机,则每条总线上的距离均可满足系统信号传输要求,充分保证系统稳定性。对于电源部分,主机的电源插头直接接市电220伏,无需外接变压器。

为减少系统的管线敷设,避免中心/前端管线繁多、杂乱,不利于后期的管理维护等问题,采用总线传输方式。

前端探测器均通过总线式报警输入模块接入周界报警系统总线,在控制中心通过总线制报警接收设备、系统管理计算机及管理软件对报警信号进行接收和处理,并外接声光报警器,在报警时实现声光提示和电脑显示。

本周界防越报警系统前端探测器采用艾礼富电子的脉冲电子围栏主机WS-8008-1L,后端管理中心主机采用艾礼富总线制报警控制主机AL-7480B。

3.3 系统性能

²  有强大的威慑作用,有效阻退入侵者,防护周界区域,对翻越行为提供及时的报警;

²  适用性强,抗误报性能极好,可适用于各种高低温变化大,及形状不规则的周界,防范效果佳;

²  系统划分区域管理便于报警区域的准确定位;

²  中心警情提示直观,警号、电子地图等多种报警提示;

²  联动监控图像报警,联动夜间监控辅助光源;

²  通过中心实现对前端设备的状态控制;

²  安全可靠对人体无直接伤害。



3.4 方案说明

本方案根据现场实际情况设计,设计特点如下:

1)   电子围栏配件部分(按单线长度计算),例如1000米周界,配件价格计算:(1000X4)X4.5=;

2)   脉冲主机WS-8008-1L(单防区带液晶屏显示)安装在室外,配防水箱机箱用于防水和防尘;

3)   本方案周界设置6个防区,便于警卫出警;

4)   控制室报警采用报警主机带大警号缇示;

5)   报警传输采用4芯线缆将围栏主机的报警信号传输到总线报警控制主机;

6)   每台围栏主机现场安装大警号一个,用于现场报警提示,增加震慑力,达到阻吓目的。

7)   后端控制设备采用总线制报警控制主机AL-7480B,该主机采用双总线通讯端口接入方式,不加中继的情况下,采用RVVP2X1.5或RVS2X1.5通讯线,通讯距离可以达到1200米X2=2400米。

3.5脉冲电子围栏系统组成

 3.5.1 前端周界脉冲电子围栏控制主机

  电子围栏控制主机位置一般安装在控制室,或门卫室或者分段挂在围墙适当位置,采用墙挂式安装,如果装在室外,应配套安装防水箱。系统配有声光报警系统,发生报警时,可通过主机排查警情。

产品特性:

a)      差分电压输出技术:每条线上有电压,相临两线之间有压差。

b)      /低压手动切换、远程设备自动切换功能。

c)      短路、断线、防拆报警,设备故障自我检测。

d)     自由设定报警延迟时间。

e)      防水型外壳及上下盖外观设计导向行业发展。

f)       RS485远程控制、键盘、计算机、网络等多种集中管理方案。

g)      DC12V及常开/常闭报警输出。

产品技术参数:

a)      输出电压峰值:5KV~10KV

b)      输出低压峰值:700~1000V

c)      输出电量峰值:<10A

d)     脉冲宽度(脉冲持续时间):0.1s

e)      脉冲间隔时间:1s~1.5s

f)       脉冲输出电量:2.5mC

g)      脉冲输出能量:≤5.0J

h)      系统功耗:5W

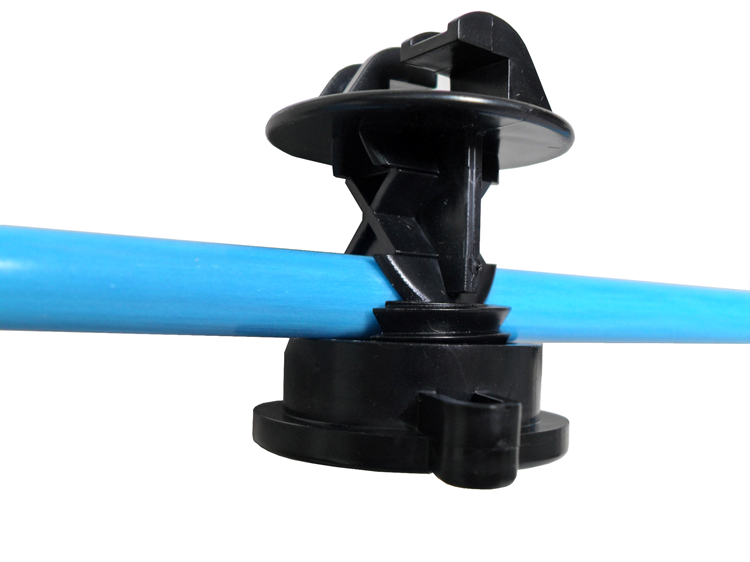

  3.5.2 前端围栏合金线及固定杆

    前端围栏直接安装在围墙顶部上方,围墙的高度应在1.8m以上。电子围栏的防范高度为0.8m左右。

导线数: 4线制

线距:150mm~200mm。

线张力:30-50kg。

线径:Φ1.8mm\Φ2.5mm高强度,低电阻,抗腐蚀专用合金导线。

中间过线杆间距:一般为4米左右。

  3.5.3 前端电子围栏控制主机防水箱(型号:AL-FS02

       冷轧板喷塑,规格 450X320X170mm



3.6. 中心控制室组成部分

    3.6.1

1). 总线报警主机(型号:AL-7480B)

l  最多可接1018个防区:自身带有2个有线防区,通过通讯接口可以外接最多127个报警模块或者AL系列总线通讯主机,每个扩展输入设备最多可接8个的防区

l  所有防区以分区的形式管理,最多有128个分区:自身带有的2个防区,为第128分区;外接的接警设备(报警模块或主机)从第00分区开始,按照地址码的顺序,每一个设备为1个独立分区。每个键盘可以拥有其中的1个或多个分区,各键盘分别对自己的所管辖的所有分区独立同时进行布防、撤防等操作;主键盘可以对单个分区、防区独立进行布防、撤防操作

l  可最多接入8个键盘,独立操作,汉字界面。其中1个主键盘、7个从键盘,通过主键盘编程可以让任意键盘跟随所有报警并显示报警信息

l  设备、防区名称汉字任意更改,电脑配置,每个设备、防区最多支持7个汉字

l  挂在通讯总线上的设备都可以带有1-64个输出,其中报警模块最多带有1个输出,联动输出设备最多可带64个输出。每个防区可以联动最多3个输出,联动包括:防区报警联动、防区布撤防联动、防区异常联动。可以达到电子地图、DVR报警输入、就地报警等功能

l  有3个密码权限,包括管理、编程、操作

l  通过局域网(TCP/IP)可实现与中心计算机连接,最多支持两个中心(必须外加74C接口模块)

l  可通过电话线与报警中心通过Contact ID协议连接,并可电话通知用户

l  通过键盘密码、遥控器、中心计算机、电话进行撤/布防

l  通过管理员密码撤布防,同时对所有键盘进行撤布防;对主键盘(键盘地址位0,挂接在键盘总线上)的撤布防,通过编程跟随设置,可以让其中一个从键盘或所有从键盘同时布撤防。

l  通过主键盘对单个分区、防区进行布撤防

l  通过主键盘对联动设备单个或全部进行操作

l  通过电脑进行编程和配置。可远程配置好,文件发送,就地写入主机,让编程和服务更为简单、有效

l  20秒左右的语音报警支持,用户可通过电脑写入电话报警时的提示音,就地也可以接功放输出

l  中国安防知名品牌/中国安防最受关注十大品牌/中国安防优秀供应商30强/广东省重合同守信用企业



2). 中文液晶键盘(型号:AL-830)



  AL-830中文液晶显示键盘是为AL-7480B报警主机设计的配套产品。

l  AL-830触摸屏显示,显示控制设备的各类信息,包括报警、状态、编程等。

l  1个布防指示灯,显示该键盘是否在布防状态。

l  1个电源指示灯,显示该键盘是否通电。

l  本身带有一个蜂鸣器,用来操作提示和报警。

l  2个自学码遥控器,支持“布防”、“撤防”、“留守布防”。

l  通过键盘可以控制开关/灯。

l  通过设置键盘地址,选择主从键盘,0为主键盘。

电性能指标

l  输入电源  :DC9-18V

l  静态耗电  :190mA

l  报警状态  :220mA

l  外观尺寸  :170×108×30mm

l  无线参数  :315MHz,编码器的震荡电阻为4.7M,2262编码模式

l  键盘端口总线总长度不得大于1200m


  3.6.3 单防区报警模块型号:AL-7480-1A)


      AL-7480-1A
单防区报警模块是具有总线通讯功能的防区扩展设备,其对 于与远距离的探测设备的连接、或在周界防范等场合中非常实用。


1.  性能特点:

●  可接入一个有线探测设备

●  总线通讯方式

●  探测设备为常闭输入



规格及参数

描述

AL-7480-1A  单防区报警模块

尺寸

5.0厘米 x 2.5厘米 x 1.0厘米(长x宽x厚)

重量

10

工作温度

-10℃ ∽ +50℃;0-85%湿度

工作电压

直流10 ∽ 24伏

工作电流

20毫安

防区

可接入1个常闭探测设备

联网功能

可与AL-7480B或AL-1680B等系列报警主机连接,进行联网使用



 3.6.4 继电器输出模块型号:AL-7416A )

16路继电器输出模块为联动输出配件,可用于驱动警号或视频监控的电源控制切换

具有16路继电器输出接口

采用总线通讯方式,可与AL7480B、AL1680B或AL6480B等报警主机配合



 3.6.5 管理中心软件(型号:AL-2010S)

AL-2010S管理中心软件是AL-2010S别墅、工厂、小区智能网络安防系统的重要组成部分,整个联网系统通过它来进行各种信息处理和管理操作。

●  WINDOWS界面,多媒体工作方式,语音提示警情,用户操作简单直观,性能稳定可靠

  用户资料信息丰富,并且可以自定义数据项。

  报警主机接收报警信号实现报警显示,打印,存储,查询等处理。

  多级电子地图定位、显示

  多级操作管理权限

  灵活设置的分类显示板

  可自定义的打印、显示信息的内容和格式

  多种不同声音,语音自己选择;不同警情及操作会有不同的声音

及语言提示。

  中心布/撤防操作;可通过中心向各用户电话报警、短信报警

  局域网多计算机信息发布; 实时监控系统线路安全状态

  查询历史报警事件;

3.7 周界电子围栏系统成本组成

   电子围栏系统配置明细表

序号

型 号

名    称

描       述

数量

单位

中心控制室

1

AL-7480B

报警主机

总线控制主机

1

2

AD-103

声光警号

95db,DC 12V

1

3

AL-7416A

16路继电器模块

联动监控

1

4

AL-2010S

中心软件

显示现场的电子地图

1

5

AL-7480-1A

单防区模块

报警在主机显示防区

6

前端周界部份(A围栏脉冲主机及配件)

6

WS-8008-1L

脉冲主机

高压脉冲主机(单防区)

6

7

WS-HY5WS-6

避雷器

专用,一个防区二个

12

8

WS-FS02

防雨箱

冷轧板喷塑

6

9

AD-103

声光警号

一台围栏机一个

6

10

12V/4AH

后备电池

一台围栏机一个

6

电子围栏配件明细

WS-ZDG01

终端杆

方型不锈钢管38mm×38mm×850mm

12

WS-ZDJY01

终端杆绝缘子

防水隔槽设计;复合材料

48

WS-GD01

终端绝缘子固定夹

不锈钢材料

48

WS-CLG01

中间承力杆

复合材料 Φ25×850mm

50

WS-FYM

承力杆防雨帽

PVC材料


WS-CLGD01

中间承力杆固定件

不锈钢材料

100

WS-BQJY01

承力杆绝缘子

复合材料

200

WS-JYCX01

承力杆绝缘子插销

复合材料 自动弹性卡销

200

WS-ZJG01

中间杆

复合材料 Φ9.5*850mm

200

WS-FYM

中间杆防雨帽

PP材料


WS-ZJGD01

中间杆固定件

镀彩锌

400

WS-LWJY01

中间杆绝缘子

复合材料

800

WS-WXDZ01

通用万向底座

镀彩锌,平面及圆柱两用安装

262

WS-XX01

线-线连接器

铝合金

60

WS-ZJSJ01

中间收紧器

复合材料

80

WS-JS01

围栏警示牌

200×100双面   普通

90

WS-HJ-18

合金线

高强度单股铝合金线Φ1.8mm

4000

AL-GY01

高压绝缘线

双绝缘Al线,聚乙烯材料,耐压值20KV

120

 终端杆固定螺丝

M5*50


 中间杆、中间承力杆以及避雷器固定件的螺丝

M5*10


 半球型承力杆绝缘子固定螺丝

M3*40


 避雷器固定件

不锈钢材料


 接地角铁

Φ20*1500mm




PVC

国产,含弯头管卡




信号线

RVV 2X1.5mm²




电源线

RVV2×1.0 mm²的护套线




接地线

2mm²的专用接地线




膨胀螺栓

M8*80
















以上具体产品价格另附系统配置清单报价表




  第四章 电子围栏系统总体施工方案

4.1 施工的工具及材料

1.   工具:冲击电钻、钢丝钳、扳手、螺丝刀、电烙铁、登高梯、安全带等工具。

2.   RS485信号控制线:RVSP2×1.0mm²圆形双绞线(强磁干扰场所应选用RVSP2×1.0mm²双绞屏蔽线;距离大于1200米时应加RS485中继器);围栏控制器电源线:RVV2×1.5 mm²的护套线。

3.   PVC穿线管(φ25)及其配件

4.   太阳能警示灯及“电子围栏 禁止攀登”警告牌若干。


4.2 周界施工

1.  确定周界围栏安装角度:(与墙顶面的夹角)

²   根据现场的情况及甲方要求确定周界围栏角度(0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°)和倾斜方向(内倾式、外倾式、垂直式或水平式安装)

²   根据周界环境:居民区、学校附近建议为内倾或垂直安装,空旷地带建议为外倾,围墙高于2.5米时可以采用水平安装。

²   根据保护对象:防止外界入侵时建议为外倾式安装,防止内部翻越时建议为内倾式。

2.  组装中间杆:

²   将中间干绝缘子套入中间杆,注意套入距离【保证每条线之间的距离200mm、最下一根线距墙顶为200mm(上海地区规定为150mm),将围栏固定开口调整为同一方向然后旋紧(注意不可旋得太紧,只要中间杆绝缘子不能挪动即可)。




²  用中间杆固定件、M5×10螺栓将中间杆固定在万向底座上(注意:围栏合金线方向与万向固定座两固定孔的连线相互垂直,安装倾角符合1项要求)



3.    组装承力杆:

²  将承力杆绝缘子用M3×40螺栓固定在承力杆上。注意方向一致。



²  用承力杆固定件、M5×10螺栓将中间杆固定在万向底座上(注意:围栏合金线方向与万向固定座两固定孔的连线相互垂直,安装倾角符合1项求)。

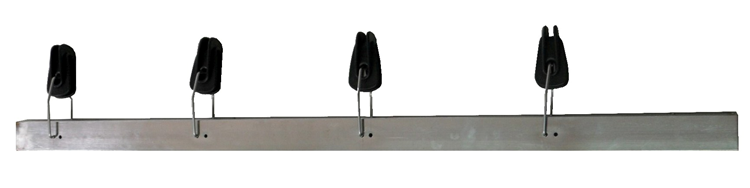

4.    组装终端杆:

²  如图:用M5×50螺栓将终端杆固定在两个万向底座之间。(注意:围栏合金线方向与万向固定座两固定孔的连线相互垂直,安装倾角符合1项要求)。



²  将终端杆绝缘子用终端绝缘子固定夹固定在终端杆上。注意方向一致。



²  有围栏控制器的地方应在终端杆顶部加入一条或两条(相互垂直)避雷器固件。

5.  围栏撑杆的安装:

²   确定围栏撑杆的具体位置:在围墙顶部用冲击钻打孔,用M10×100(中间杆可用M8×80)强力膨胀螺栓将撑杆固定在合适的位置。

²   中间杆距离为4 m(或图纸中确定的地点);

²   中间承力杆建议为每个4根中间杆加一根承力杆、在转角不大的位置或其它有必要的位置;

²   拐角采用终端杆(非90°安装时,应从两个围栏方向各安装一根终端杆),分区处应从两个方向安装绝缘子。

6.  围栏线安装:

²   围栏线应采用分段安装的方式固定,同一条直线或同一防区建议分为一段。不在同一条直线上的合金线分几次安装。

²   展放合金线:采用放线架或适当方式放线,切莫任意放,以免出现打结和不平整现象。可以四根同时展放,但注意不要交叉。

²   紧线:将合金线的一端用线线连接器(或自我缠绕)固定在一端终端杆绝缘子上,然后将4根合金线对应放入中间杆绝缘子或承力杆绝缘子的线槽内,最后穿入紧线器,用力将合金线拉紧并用线线连接器(或自我缠绕)固定在另一端的终端杆绝缘子上。然后调整紧线器使4条线同时拉直并相互平行。注意:平行的多条线应同时收紧,只要各条合金线拉直了即可;不能拉得太紧,否则会使得两端的杆子承受多余的拉力。

²   用线线连接器将高压线与合金线连接起来。

7.  接地体制作:

     每个围栏控制器箱下必须打入两个接地体,接地体标准:大于50×50×5×1500mm(有M10以上的接地螺栓或孔)标准镀锌接地角铁,垂直打入地下,接地体与避雷器支架、围栏控制器箱接地端可靠连接,接地电阻<10Ω。不够时可加入降阻剂。强电接地与弱电接地必须相互隔离,并且必须有>4m的距离,还有一个接地就是在防区的开始或者是结束的地做一个总的485信号线屏蔽层接地,接地标准同上。

8.  RS485信号控制线、围栏控制器电源线的铺设:

若有预埋管道则可直接利用,否则利用PVC管进行穿管敷设,敷设要求符合管道配线要求,管道中主要有:RS485信号控制线RVSP2×1.0mm²圆形双绞线、围栏控制器电源线RVV2×1.5 mm²的护套线(从主机并接到每个围栏控制器上,距离超过600m需加大线经)。

9.  警示牌的安装:

每隔10米安装“电子围栏 禁止攀登”警告标识牌一块,可以用合金线固定在围栏线上。

10. 围栏控制器的安装:

a)    将围栏控制器安装于围栏下方、围栏分区处,用膨胀螺栓固定于墙上。

b)    将围栏控制器与接地扁铁作良好的连接。围栏控制器接地(弱电接地,于通讯线屏蔽层相连),与高压围栏接地(强电接地)相互隔离,避免干扰。

c)    将围栏控制器的高压引线通过PVC配线管与围栏相接,接头处应采用线线连接器(或自我缠绕)可靠连接。

d)    RS485总线、报警输出线、及电源线与高压线分开,使用单独的配线管。

e)    将高压避雷器可靠连接于周界围栏起始端与地线之间(注意防水方向)

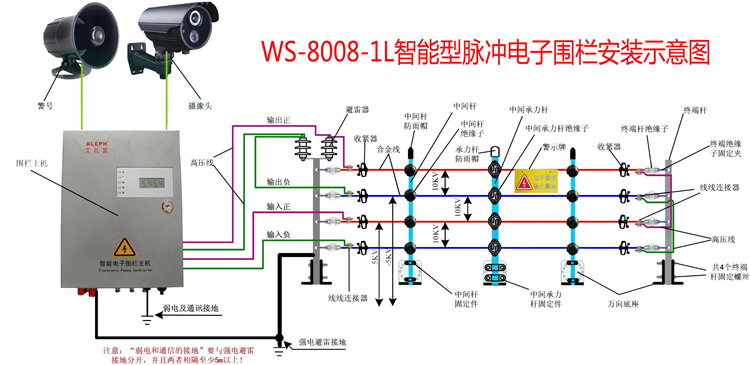

11.   前端系统接线图(见下图)
